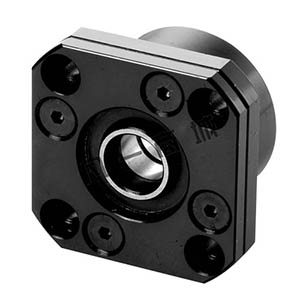

銀泰滾珠絲桿的支撐座安裝方法
一、設備固定側座
(1)將固定側設備到螺桿上。
(2)將固定側刺進，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。
注1：請勿將支撐單元拆解。
注2：螺桿軸刺進支撐單元時，留意請不要將油密封墊片的凸緣球翻。
注3：用內六角固定螺栓壓緊墊塊時，為防止松懈請將內六角固定螺栓涂上粘結劑後再擰緊。
二、工作臺程基座上的設備
(1)、運用支撐座把銀泰滾珠絲桿螺帽設備在工作臺時，將螺帽刺進支座并暫時擰緊。
(2)、將固定側暫時擰緊到基座上。
這時，請將工作臺挨近固定側支撐單元并對準軸中心，調整工作臺使基能滑潤移動。
以固定側為基準時，請調整滾珠螺桿螺帽與工作臺或支座內之間堅持一定空地。
以工作臺為基準時，用薄墊片調整（角型支撐單元用）、或?qū)⒙菝蓖獗砻媾c設備部內面之間留一定空地（圓型支撐座用）進行調整。
(3)將工作臺挨近固定側支撐單元，并對準軸中心，使工作臺往復數次，一貫調整到螺帽整個行程都能滑潤運動，并暫時將支撐座擰緊在基座上。
三、供認精度及完全擰緊支撐單元
用千分表一邊測驗滾珠螺桿軸端的搖擺及軸向空地，一邊按次第完全擰緊滾珠螺桿的螺帽、螺帽支座、固定側、支撐側。然后屢次工作滾珠絲桿，以致調試完全OK中止。
經過上面的幾步的安裝，基本可以確保銀泰滾珠絲桿的正常運行使用。當然，不同是機器，不同工作環境可能會有些區別，然后產生一些故障問題。你可以按照實際情況進行分析處理，也可以打電話咨詢我們凡一傳動的工程師，我們將為你詳細解答。
