產品介紹

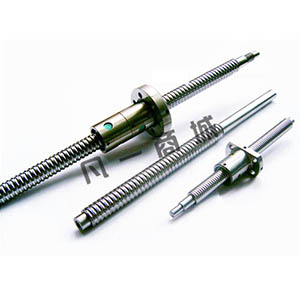

SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕猛具x擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
行星滾子絲杠SR
SKF提供最大型行星滾子絲杠系列，以應對最苛刻的應用要求。 通過使用最新的機械加工設備， SKF可以提供從很小到很大直徑以及不同導程的行星滾子絲杠。
特點和優勢
- 軸長達8700 mm（如需更長的絲杠請咨詢SKF）
- 標準導程精密度G5
- 根據絲杠的標稱直徑可提供高轉速（例如標稱直徑為 48 mm的絲杠的轉速為 3300 RPM；對于更小尺寸的軸可提供更高轉速。 請咨詢SKF）
- 可選不銹鋼材質
- 可選刮器
- 可選支撐軸承
- 許多強大的接觸點，用于重載荷承載和較長的使用壽命
- 無再循環的行星理念，帶來高可靠性、低噪音、高速能力
- 滾子通過齒環進行同步，為需要頻繁變換方向的應用提供出色的表現
- 為平均圓周載荷分配進行導向的滾柱
- 變換方向時無扭矩變化
- 可根據要求提供軸向游隙或預載荷
- 導程可高達42 mm，以用于更高的線速度
- 導程小至2.00 mm，結合高定位精確度以及高承載能力、高剛性和高速度
- 高軸向剛度，預載荷版本則更高
- 必要時，可將螺母輕易地從軸上拆下
- 可在污染環境中運行，且性能的損失最小
- 適配工具，包括非標準、左手操作或特殊設計
- 最小扭矩需求
- 無微型部件，確保了堅固性和可靠性
- 可進行定制設計
- 注塑和吹塑壓力機
- 機電壓力機
- 拉床
- 大型機床
- 汽車裝配線（點焊、粘合、鉚接等）
- 工廠自動化
- 越野車
- 油氣業
- 航空航天
- 鋼鐵工業
- 試驗臺
- 其他應用
技術參數
|
標稱直徑 |
從8至210 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達2300 kN |
|
基本的靜載荷能力 |
高達11400 kN |
|
加速度 |
高達12000 rad/s2 |
SRC圓柱螺母帶軸向游隙
|
標稱直徑 |
從8至210 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達2300 kN |
|
基本的靜載荷能力 |
高達11400 kN |
SRF法蘭螺母帶軸向游隙
|
法蘭位于中心 |
|
|
標稱直徑 |
從8至210 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達2300 kN |
|
基本的靜載荷能力 |
高達11400 kN |
BRC圓柱螺母帶反向游隙消除
|
消除反向游隙 |
通過大尺寸滾子實現 |
|
直徑 |
從8至64 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達395 kN |
|
基本的靜載荷能力 |
高達785 kN |
BRF法蘭螺母帶反向游隙消除
|
消除反向游隙 |
通過大尺寸滾子實現 |
|
法蘭位于中心 |
|
|
直徑 |
從8至64 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達395 kN |
|
基本的靜載荷能力 |
高達785 kN |
PRU圓柱螺母帶預載荷
|
對開縫螺母進行預載荷，以獲得最佳剛度 |
|
|
標稱直徑 |
從8至64 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達218 kN |
|
基本的靜載荷能力 |
高達393 kN |
PRK法蘭螺母帶預載荷
|
對開縫螺母進行預載荷，以獲得最佳剛度 |
|
|
法蘭位于中心 |
|
|
標稱直徑 |
從8至64 mm |
|
導程 |
從2至42 mm |
|
基本的動載荷能力 |
高達218 kN |
|
基本的靜載荷能力 |
高達393 kN |
典型應用
瀏覽SKF滾珠絲桿的客戶還會看TBI螺母：DFUL02505-T4D,DFUR06320-T4D,DFUR06310-T4D等產品不知道你是否感興趣！
滾珠絲杠討論1群318456296（專家在線為你解答）歡迎你的加入！
行星滾柱絲杠分類為：滾柱非循環式（RGT系列和RGTB系列）、滾柱循環式（RGTR系列）。同時還可以提供反轉行星滾柱絲杠（RGTI系列）。導程精度分為兩個等級：KL5=±0.005mm，KL10(標準)=±0.01mm。（315mm行程）
一類：RGT系列和RGTB系列
RGT系列和RGTB系列行星滾柱絲杠主要由主絲杠、螺母和滾柱組成。
主絲杠為多頭絲杠（多數是5頭絲杠），螺紋齒形為三角形；螺母為內螺紋，齒形與主絲杠相同；滾柱為單頭螺紋，齒形與主絲杠相同。這樣就保證在螺母和滾柱之間沒有軸向位移。滾柱為非循環式。
滾柱螺紋的側面為凸齒形，滾柱兩端都加工成小齒輪和圓柱光軸；圓柱光軸安裝固定在端部擋圈孔內，保持各滾柱之間等距離；端部擋圈浮動安裝在螺母內，依靠彈性擋圈軸向固定。
滾柱兩端小齒輪與螺母內固定齒圈嚙合，確保滾柱們軸向平行，達到最佳性能。
特別介紹：滾柱非循環式行星滾柱絲杠又細分為RGT系列和RGTB系列。
典型區別在于：
RGT系列的螺母是由兩片組成（screws with two-piece cylindrical nut），中間是墊片（Shim）。這種結構是其他競爭對手沒有的，而且加工難度很高，因為中間是墊片，所以螺母的內螺紋并不是一次加工到頭成型，是由兩段螺母-兩段螺紋對接組成。瑞士GSA公司主要是生產這種結構，而且產品范圍很廣：直徑從Φ5mm至Φ245mm,導程從0.5mm至50mm；也是業內首屈一指的，獨一無二的廠家。
而RGTB系列的螺母是單片螺母（screws with one-piece cylindrical nut），這種結構相對RGT簡單一些，螺母的內螺紋一次加工到頭成型，難度相對較小。目前其他國外廠家都是這種結構，比較普遍，沒有什么亮點。
二類：RGTR系列
RGTR系列行星滾柱絲杠由主絲杠、螺母和滾柱組成，滾柱安裝在輥道和確保滾柱間距離的保持架上。
主絲杠的螺紋為單頭和雙頭，齒形為三角形。螺母內螺紋的齒形與主絲杠相同。當主絲杠和螺母旋轉時，滾柱軸向放置于螺母內，每旋轉1周，螺母端部的兩個凸輪使每個滾柱都回到初始位置。由于外形小加工精密，多用在機床等高精度定位場合。導程可以設計計算為整數或者小數，導程最小可以做成0.3mm。
三類：RGTI系列
RGTI系列行星滾柱絲杠的運動原理與RGT系列RGTB系列除了螺母系統為反轉外，其他基本相同。
也就是滾柱們圍繞著主絲杠旋轉（RGT系列和RGTB系列是圍繞螺母旋轉），滾柱在螺母行程長度內軸向移動。主絲杠上除了與滾柱相嚙合的螺紋段，其余軸端也可以為光軸或特殊軸（例如防自轉）。螺母長度將大于客戶所需的實際行程，比RGT系列和RGTB系列的螺母長度會長很多，因而RGTI系列將受到行程長度的限制。
